Dépanneur : c'est quoi ces ampoules ?

[JP]

Hello,

Mon oscillo a claqué hier donc je me lance dans son dépannage ... pas gagné
J'ai 2 "ampoules" qui s'allument en rouge dès que je l'éteins, est ce quelqu'un a une idée de leur utilité ?

a+
JP

[vincevg]

Signaler que l'oscillo est sous tension ou qu'il reste une tension résiduelle aus dépanneurs ... peut-être. et comme ce serais un organe de sécurité il serait doublé. Mais ce n'est qu'une supposition.

[JP]

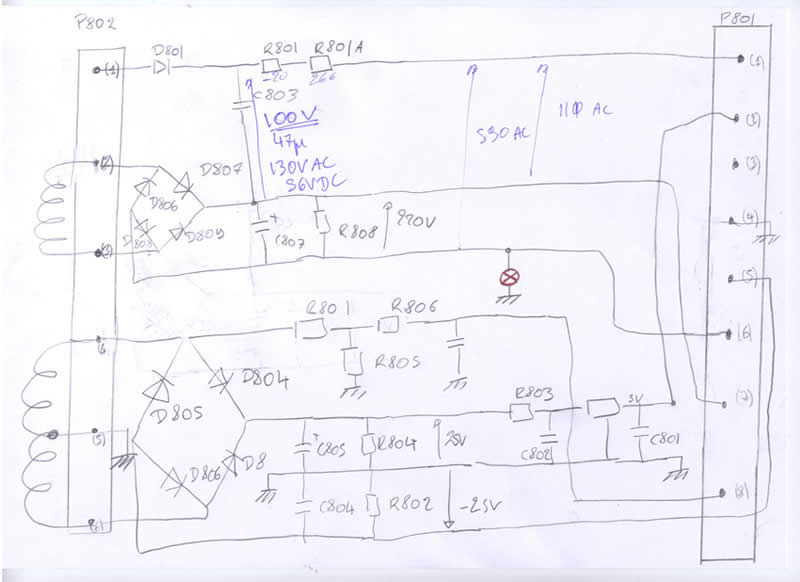

J'ai la même ampoule sur la carte d'alim dont je viens de faire le schéma.
Ca me parait bizarre de connecter une ampoule entre un enroulement et le point milieu d'un autre.
2eme chose dans la partie haute du schéma je mesure 130VAC et 56VDC aux bornes de C803 alors que sa tension max est de 100V. Un problème de transfo ?

[coco34]

tu devrais deconnecterle connecteur de droite pour avoir à vide le condo s'il y a du vac alors le condo est mort

sinon quel est la référence de l'oscillo ?

[JP]

tu devrais deconnecterle connecteur de droite pour avoir à vide le condo s'il y a du vac alors le condo est mort

J'y cours.

Pour la panne, je n'ai plus de déviation verticale :
http://www.jelectronique.com/oscillo/oscillo.jpg

sinon quel est la référence de l'oscillo ?

LG OS-5020

Merci pour votre coup de main

[JP]

Sans le connecteur de droite :
184VAC
83VDC

[coco34]

d801 en CC ou c803 naze

il ne devrait y avoir que du Vdc car le condo est a vide

c'est combien chimique ? en farad ? la jonction de d801 est bonne ?

[JP]

c'est combien chimique ? en farad ?

Oui chimique, 47µF

la jonction de d801 est bonne ?

Oui elle est bien bloquée en inverse

[nemo]

re bonjour
si plus de balayage V ou H d'ailleur
1 mesure la haute tension directement sur les plaques du tube cathodique plaque vertical bien sur au reglage du cadrage verti pres elles doivent etre identique
2 mesurer la tension au borne des resistance de charge de l(ampli de puissance pour voir si les transistor amplifi le signal (chute de tension ,resitance de puissance)
3 si semble OK remonter les etages precedent drivers ,ampli ( attention generalement tous cela fontionne comme des Darlington ,alors le moindre transistor coupe ou en CC tout est desequilibre
a plus et bon courage
nemo49

[nemo49]

a vu de la photo ces lampes peuvent etre des petits NEON et la 2 possibilites pour moi
1 regulation il existe des neons de 90 a 135 Volt et qui peuvent etre mit en serie et regule la HP pour les plaques de l'oscillo
2 utiliser en tant que souflage du spot a l'extinction de l'appareil en dessous d'une certain tension blocage du tube ( CUT OFF )pour ne pas bruler la couche fluorescente du T R C (disparition de la tension entre cathode et whenelt) montage tres utiliser dans les televiseur de annee 80
