problème de routage avec un LQFP

hdan · Message par **hdan** » 23 mars 2005 17:51

Bonjour,

j'ai un problème de routage avec un shéma comprenant un LQFP
avec un pitch de 0.8mm.(la moitié des fils ne sont pas routé)

je suppose qu'il faut que je touche a un paramètre de routage mais lequel?

hdan

Message par JP » 23 mars 2005 19:27

Salut,

Tu as un nom de composant dans eagle qui utilise ce type de boitier ?

a+
JP

hdan · Message par **hdan** » 24 mars 2005 9:22

c'est pour un FTDI FT232BM.

Message par JP » 24 mars 2005 9:54

Je n'ai pas de problème avec la taille de grille par défaut.
Si tu as changé la taille de la grille essayes peut être de remettre les paramètres par défaut.

Message par JP » 24 mars 2005 10:08

Ahhh en autoroute ! C'est bien ça ?

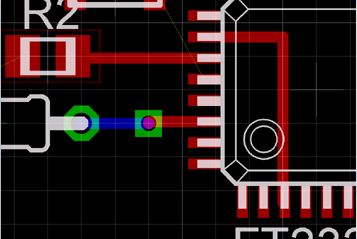

J'ai effectivement aussi les pattes du FT232BM qui ne sont pas alignées sur la grille qui ne sont pas routées automatiquement.

La solution, diminuer la taille de grille de routage automatique, donc c'est dans "Auto"

"Routing Grid" et là à la place de 50 mets 10 ça devrait fonctionner.

Tiens nous au courant

hdan · Message par **hdan** » 24 mars 2005 10:59

c'était ça!

par contre en mettant 8 c'est mieux alligné qu'avec 10.

MERCI.
