bonjour à tous

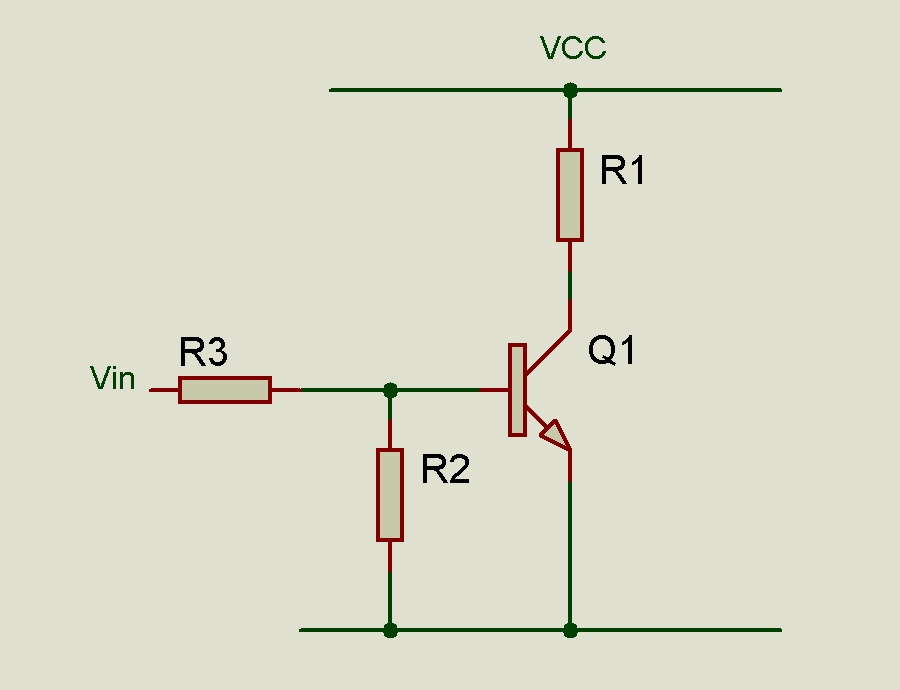

concerne le schéma ci joint (transistor en commutation)
question : je souhaiterais savoir quelle valeur à donner pour la resistance R2
je préfère la mettre car il parait que le montage est plus stable.
pour R3 pas de probleme: Ib=(Vin - 0.7) / R3
pour le courant dans la charge dans R1: Ic= Hfe x Ib ou (Vcc-Vcesat) / R1
mais pour R2: quel est le courant obtimal ? ( 0.7 / R2= ?)
est ce que c'est en relation avec Ib ?
merci de votre aide
valeur resistance
Modérateur : Modérateur
valeur resistance
- Pièces jointes
-
- transistor.jpg
- (45.99 Kio) Téléchargé 376 fois
-
JP
- Administrateur
- Messages : 2328
- Inscription : 23 sept. 2003 19:14
- Localisation : Strasbourg
- Contact :
Bonjour fred et
,
Vu que la fréquence de coupure haute dépend de la résistance d'entrée du transistor je dirais que R2 en // permet de diminuer cette résistance et donc d'augmenter la bande passante du transistor. (C'est juste une idée, rien de sûr)
J'ai sous le nez le schéma interne d'un "transistor digital" d'infinéon qui intègre ces 2 résistances, R2 est de 10k ou 47k, ça te donne un ordre de grandeur.
La fréquence typique de ces transistors est de 150 à 200Mhz.
Donc à mon avis ce n'est pas d'une grande utilité sauf si tu fais commuter ton transistor à une fréquence supérieur à sa fréquence de coupure haute. C'est le cas ?
a+
JP
,Vu que la fréquence de coupure haute dépend de la résistance d'entrée du transistor je dirais que R2 en // permet de diminuer cette résistance et donc d'augmenter la bande passante du transistor. (C'est juste une idée, rien de sûr)
J'ai sous le nez le schéma interne d'un "transistor digital" d'infinéon qui intègre ces 2 résistances, R2 est de 10k ou 47k, ça te donne un ordre de grandeur.
La fréquence typique de ces transistors est de 150 à 200Mhz.
Donc à mon avis ce n'est pas d'une grande utilité sauf si tu fais commuter ton transistor à une fréquence supérieur à sa fréquence de coupure haute. C'est le cas ?
a+
JP
réponse
merci pour les info
non , en fait c'est pour pour actionner des electrovanne ou des relais qui consomment 300 ma et le transistor et un TIP31 et j'ai dimensionné la resistance de base pour avoir Ib=8 ma (avec un gain de 70: 70*8=560 ma, donc je sature bien)
je vais essayer de mettre 10k pour R2
A+
non , en fait c'est pour pour actionner des electrovanne ou des relais qui consomment 300 ma et le transistor et un TIP31 et j'ai dimensionné la resistance de base pour avoir Ib=8 ma (avec un gain de 70: 70*8=560 ma, donc je sature bien)
je vais essayer de mettre 10k pour R2
A+
