Newbie 3D [résolu]

[hobiecat]

Bonjour,
Je debarque sur la 3D Eagle... Les premieres générations sont OK (aux composants manquants pres).
- Quand je place un composant, comment savoir si il a sa representation 3D?
- Si un composant de meme forme a sa representation 3D, comment l'associer?
- Que font ULP et POVRay dans le processus de generation?
Merci et longue vie a Jelectronique
jp

[JP]

Bonsoir bonsoir,

- Quand je place un composant, comment savoir si il a sa representation 3D?

http://www.matwei.de/doku.php?id=en:eag ... 3dpack.dat
http://www.matwei.de/doku.php?id=en:eagle3d:library

- Si un composant de meme forme a sa representation 3D, comment l'associer?

Aussi dans :
http://www.matwei.de/doku.php?id=en:eag ... 3dpack.dat

- Que font ULP et POVRay dans le processus de generation?

L'ULP génère un fichier compatible avec POVRay à partir de ta carte.
POVRay génère l'image 3D à partir du fichier créé avec l'ulp.

a+
JP

[hobiecat]

Merci pour la rapidité de ta réponse.
J'avais trainé sur le site de Matwei sans faire le lien avec mes demandes.
En examinant 3dpack.dat apres tabulation (cf fichier joint), j'ai des noms de packages qui se nomment NOEAGLEPAC. Ces fichiers ont-ils une utilité?
En 2 mots, chaque ligne du fichier 3dpack permettrais de faire le lien entre le nom du boitier eagle et la macro de representation POVRay avec les parametres de représentation 3D.
Si representation manquante:
=> Ajout de la ligne connectant le nouveau boitier sur la macro POVRay existante

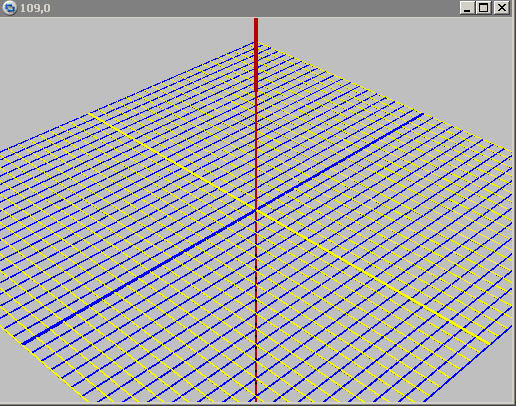

Cote POVRay, j'ai identifie les macros dans le répertoire INCLUDE: Par exemple le fichier Transistor.inc qui comporte tous les boitiers de la base Matwei. Actuellement, j'ai ce resultat (cf. fichier joint). Existe-t-il un moyen de visualiser individuellement chaque macro?
Merci encore pour l'activite sur ce forum
jp

[JP]

En 2 mots, chaque ligne du fichier 3dpack permettrais de faire le lien entre le nom du boitier eagle et la macro de representation POVRay avec les parametres de représentation 3D

C'est ça

Existe-t-il un moyen de visualiser individuellement chaque macro?

A partir du fichier 3dpack :
http://www.typonrelais.com/visu3D.htm

[hobiecat]

OK pour toute ces infos eagle 3D. La litterature est finalement assez etoffee:
- http://webmaster.philippe.free.fr/pov/
- http://www.typonrelais.com/download/wt3 ... modele.zip
en complément aux sites deja nommés par JPadministrateur:
- http://www.typonrelais.com/visu3D.htm
- http://www.matwei.de/doku.php?id=en:eag ... umentation
J'ai de la lecture et de la mise en pratique pour les mois a venir...
jp
