maintien alimentation sur coupure fugitive

Un schéma avec des résistances, des condos et des bobines ? C’est la bonne rubrique.

Modérateur : Modérateur

JP
Administrateur
Administrateur
Messages : 2328
Inscription : 23 sept. 2003 19:14
Localisation : Strasbourg
Contact :

Message par JP »

Aurais tu un petit schema? ca ne me dit rien comme ça;

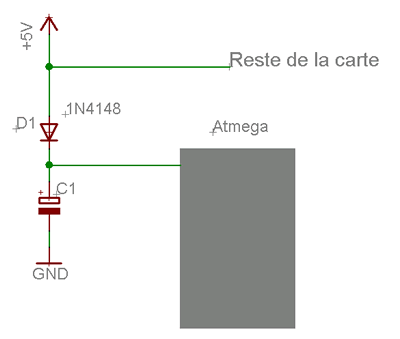

A mon avis quelque chose dans ce genre.
Quand tu as une microcoupure la diode se bloque et ton condo n'alimente que ton Atmega.
Pièces jointes
Ca clignote !!!!
arbtec
PONCTUEL
PONCTUEL
Messages : 26
Inscription : 07 juil. 2006 17:59

Message par arbtec »

Ok, pour la décharge je vais faire des essais.
Par contre une question me vient , est ce que ça ne va pas influer au démarrage, je ne veux pas retarder le démarrage du micro?

Merci
coco34
ACCRO
ACCRO
Messages : 564
Inscription : 08 juil. 2005 13:35
Localisation : montpellier

Message par coco34 »

si donc faut prévoir le circuit de reset plus long à démmarer
il ne faut pas remettre au lendemain ce que l'on peut faire aujourd'hui
JP
Administrateur
Administrateur
Messages : 2328
Inscription : 23 sept. 2003 19:14
Localisation : Strasbourg
Contact :

Message par JP »

La tension d'alim va croître avec une constante de temps Rd.C. Donc ça dépend de la diode et de la capacité de ton condo. Ce temps peu très bien être négligeable devant le temps max de démarrage que tu souhaites ou pas ... :P
Ca clignote !!!!
