pont de wheatstone

zanzeoo · Message par **zanzeoo** » 07 juin 2006 15:23

Salut a Tous

je voudrais savoir l'avantage qu'il ya d'utiliser un pont de wheatstone dans ce cas : mesure de la temperature grace a une CTN ? pourquoi ne pas faire un pont directement avec une resistance et la CTN (voir schema ci desous)

Message par JP » 07 juin 2006 15:42

Salut,

En suivant le lien, j'ai :

Message vBulletin

Pièce jointe spécifié non valide ou supprimé. Si vous suivez un lien valide, veuillez notifier le webmaster

a+
JP

marsu · Message par **marsu** » 07 juin 2006 21:22

Le lien fonctionne... apres identification sur le forum

Message par JP » 07 juin 2006 21:33

Exact maintenant ca fonctionne, sûrement la pièce jointe qui n'été pas validée par les modos ...

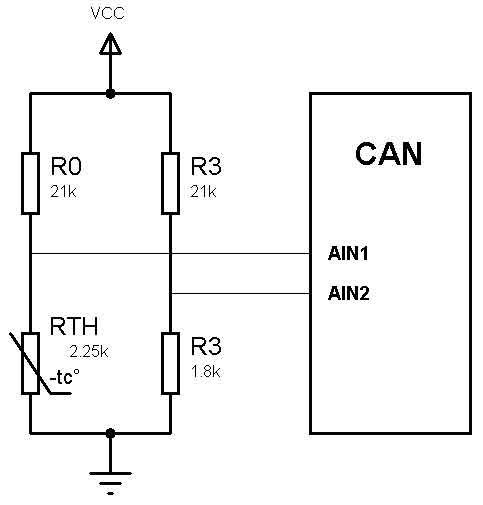

Je mets l'image en pièce jointe pour ne pas dépendre du bon vouloir des personnes de FS...

je voudrais savoir l'avantage qu'il ya d'utiliser un pont de wheatstone dans ce cas : mesure de la temperature grace a une CTN ? pourquoi ne pas faire un pont directement avec une resistance et la CTN (voir schema ci desous)

Peut être pour avoir une tension différentielle et ainsi pouvoir éliminer toutes les perturbations en mode commun.

vincevg · Message par **vincevg** » 11 juin 2006 14:33

C'est pour la conpensation de la variation des autre résistances en fonction de la T°. Si tes 3 résistances son rigoureusement identique, seule la variation de la CTN sera prise en compte.

Fredi · Message par **Fredi** » 17 juin 2006 16:40

Je crois aussi qu'un autre avantage du pont de weastone est que l'imprécision dans la valeur de tes résistances fixes à moins d'influence sur l'imprecision de la mesure.
