Merci et aide pour deux soucis...

[Guy Detienne]

Bonjour,

je suis nouveau sur ce forum. J'ai lu et utilisé votre mode d'emploi. Cela m'a permis de créer un nouveau composant dans la librairie en 10 minutes. Merci, j'y vois un peu plus clair. J'ai toutefois deux soucis dont je ne sais pas comment y remédier, votre aide me sera trés utile.

D'abord, il m'arrive de temps en temps que lorsque je clique sur "ADD" (dans la partie schéma), aucune librairie ne m'est présentée. Pour tout activer, j'ai beau aller dans l'onglet "library" et essayer les possibilités proposées, rien n'y fait. Si je vais dans le control panel et que je regarde dans le directory library, les "led vertes sont éteintes" (comme indiqué dans le mode d'emploi). Pourquoi cela arrive t il et que faire pour tout reactiver d'un coup?

Ensuite je souhaite placer dans le board des trous de fixation. Cela ne pose pas de problème (icone Hole...) mais j'aimerais faire des trous du style "boutonnière". C'est à dire deux trous de 3 mm dont les centres sont espacés de 6 mm. C'est possible mais une fois les board réalisés, les trous devront être passés à la lime. Ce que j'aimerais éviter.... Ou bien faut il créer un trou de cette forme dans une librairie (les troux ne doivent pas être étamés).

Si l'un d'entre vous pouvait me mettre sur la voie, j'en serais reconnaissant.
Merci d'avance.

Guy.

[hobiecat]

Bonjour,

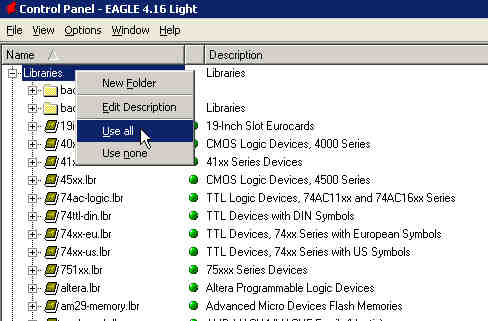

Pour activer tes librairies, Clic droit sur l'arborescence "Librairies" puis "use all". Toutes tes librairies doivent passer au vert.
jp
Pour le 2eme point:

[Guy Detienne]

Merci pour la réponse. C'était simple mais c'est toujours simple quand on sait...!

Si quelqu'un a un début de solution pour le second point....


Merci.

Guy.

[coco34]

bjr

pour des ci pro

tu places deux holes avec l'espacement voulu, c'est tout. les trous ne seront pas métalisés.

pour réalisation amateur tu places deux vias à la main, les vias te permettront d'avoir une pastille pour viser avec la perceuse le cuivre de la pastille partira lors du percage...

[Guy Detienne]

Merci pour la réponse.
C'est la solution que j'avais imaginée mais faudra utiliser la lime.
Comment fait on pour avoir une découpe dans le board (pas sur le bord) ?
Cela doit être identique ....

Merci d'avance.

Guy.
