Créer un PCB en 20 mintutes

romelec · Message par **romelec** » 04 juil. 2007 17:39

Bonjour,

j'ai du passer +/- 6-8 fois mais je pense qu'on peu faire moins (surtout en augmentant un peu la température)

rom.

marcopolo · Message par **marcopolo** » 04 juil. 2007 19:02

Re,

Il me semble que le toner fond vers 170 - 180°, j'ai du mal à comprendre
comment tu peux réussir à seulement 125°.

Avec quoi as tu mesuré la température des rouleaux ?

Cdlt,
Marc

Gege · Message par **Gege** » 05 juil. 2007 17:17

romelec tu es dans quel coin ?
Car y a pas de plastifieuse dans les lidl par chez moi (34).

romelec · Message par **romelec** » 05 juil. 2007 19:04

Bonjour,

Je n'ai pas mesuré la température, il y a un bouton où on choisi froid, 80° ou 125°...
Ce que j'ai lu c'est que la température des fours est de 180°, donc le toner doit fondre en dessous de cette valeur. Mais il est possible que la plasstifieuse soit en fait à 180° !

Je l'ai acheté à Grenoble, comme je le disais ca part très vite et il y en a assez peu. mais des fois c'est vrai il n'y en a pas de partout.

Romain.

marcopolo · Message par **marcopolo** » 06 juil. 2007 9:47

Bonjour,

Au LIDL de Craponnes (69), il y en a encore quelques une à 17,99 euros.

Le bouton 80/125 permet de sélectionner la température en fonction de
l'épaisseur du film employé 80µ ou 125µ pas 80 ou 125°.

J'ai dû changer la valeur de R17 (position 125µ) sur la régulation pour passer
à 180°, et là effectivement les premiers essais sont très encourageant.

Cdlt,
Marc.

coco34 · Message par **coco34** » 06 juil. 2007 13:08

bonjour

peux tu faire une photo de ta plastifieuse ?

merci

marcopolo · Message par **marcopolo** » 06 juil. 2007 18:09

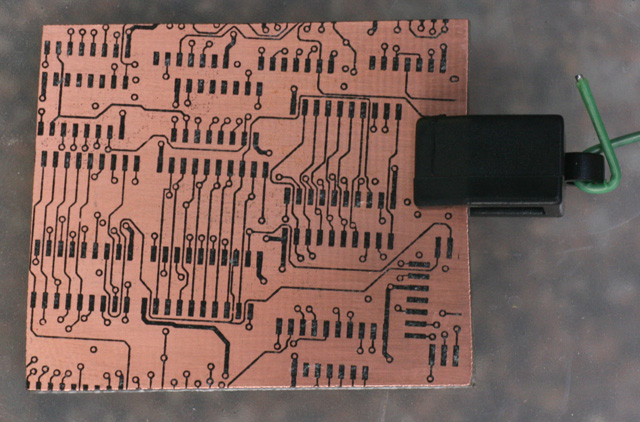

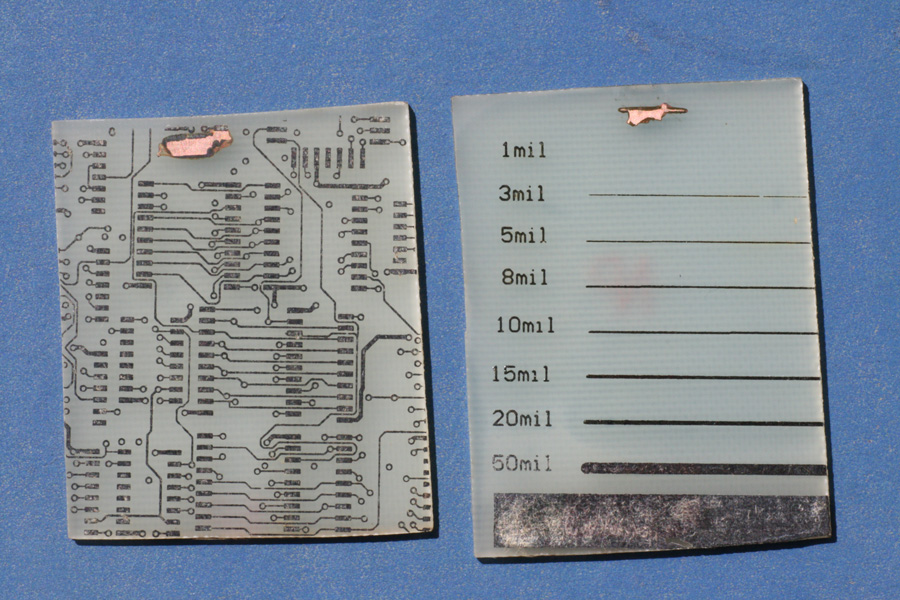

Voila le premier test avec la plastifieuse LIDL

Impression sur page de catalogue Electronique-Diffusion

Température entre 170 et 185° mesuré au thermomètre IR entre
les 2 rouleaux. 7 passages des cartes.

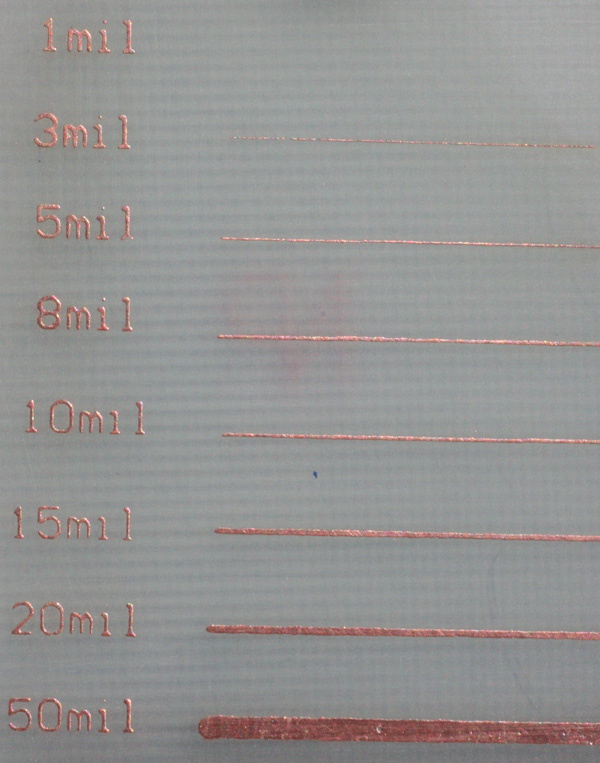

Pistes de 6mil (0.152mm)

Les taches vertes et rouges sur le cuivre ne sont pas de l'oxidation mais
du bruit numérique, j'avais laissé mon appareil en 800 ASA

Marc.

marcopolo · Message par **marcopolo** » 06 juil. 2007 18:12

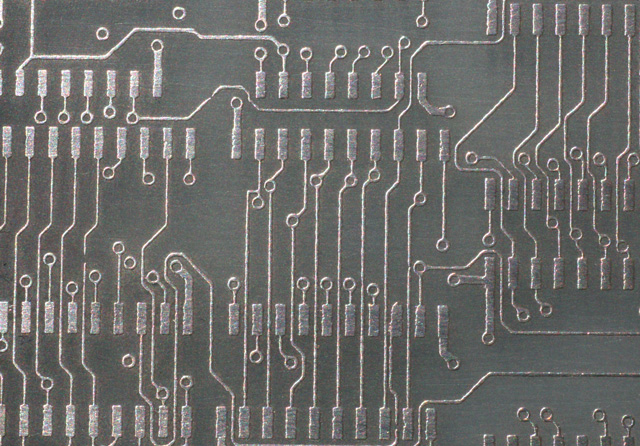

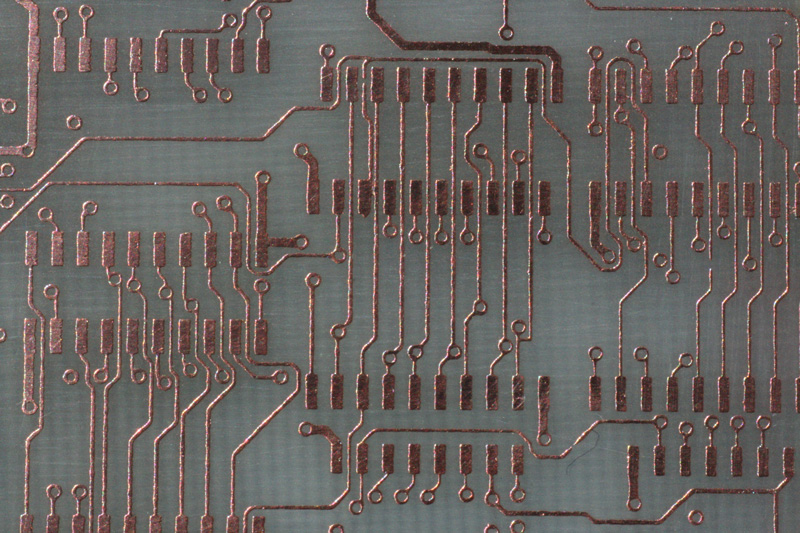

La suite des photos

marcopolo · Message par **marcopolo** » 06 juil. 2007 18:52

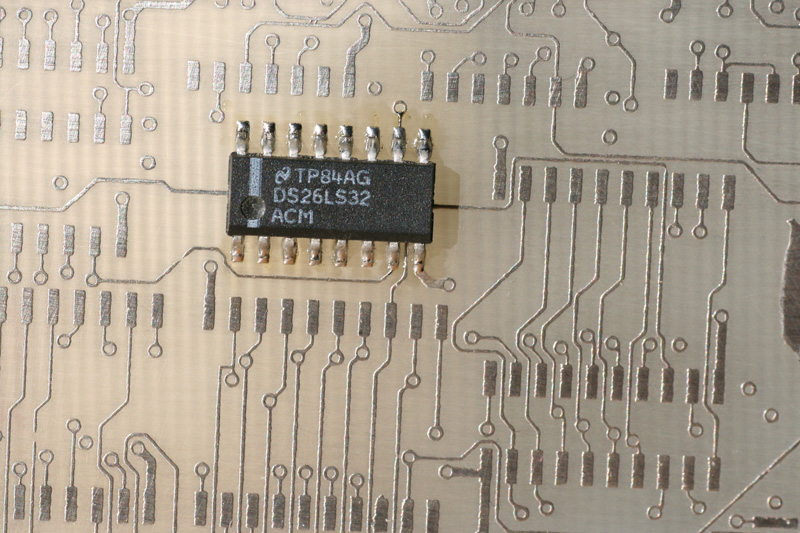

Le même circuit avec un CMS soudé
Le 26LS32 fait 10x4 mm

Marc.

Pour vos composants électroniques :
http://www.i-biznes.com/comp/

marcopolo · Message par **marcopolo** » 06 juil. 2007 19:00

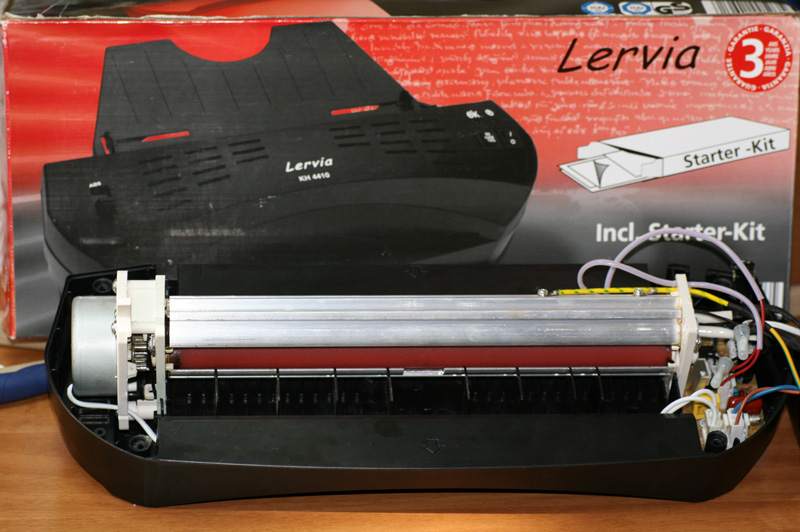

Pour coco34, une photo de la plastifieuse à 18€

Cdlt,
Marc.
